360° ViewTrả lời thẳng câu hỏi trong tiêu đề: đọc từ ba mươi khung ảnh vệ tinh dọc hành lang, tuyến metro số 6 Hà Nội cắt qua sông Hồng một lần tại khu vực cầu Thăng Long, cắt sông Nhuệ ba lần ở Phú Diễn, Phú Lương và Hữu Hòa, cắt một kênh tiêu lớn ở Yên Nghĩa, cắt sông Hòa Bình ở Đại Thanh và cắt sông Tô Lịch ở đoạn Quỳnh Đô – Ngọc Hồi. Cộng thêm một lần cắt đê Tả sông Hồng, tổng cộng là bảy điểm phải xử lý bằng công trình vượt nước trên 41,9 km. Về hạ tầng khô, hành lang giao cắt với hai cao tốc đô thị, hai vành đai, bốn quốc lộ, hai tỉnh lộ và bốn dải đường sắt. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.
Trước khi đi vào từng điểm, xin nhắc lại giới hạn của dữ liệu. Hồ sơ hướng tuyến chỉ chứa tim tuyến, tên tuyến, mã tuyến, màu và chiều dài. Nó không cho biết tuyến vượt sông bằng cầu riêng hay bám cầu có sẵn, không cho biết cao độ, không cho biết khẩu độ nhịp, và cũng không phân định đoạn ngầm với đoạn trên cao. Vì vậy mọi con số về chiều rộng mặt nước, khoảng cách và mọi đánh giá độ khó trong bài này đều là ước lượng đọc từ ảnh vệ tinh cùng nhận định nghề nghiệp của người viết. Các nhãn có chữ Ga xuất hiện trong ảnh thuộc về đường sắt quốc gia, tuyến 2A Cát Linh – Hà Đông hoặc tuyến số 3 Nhổn – ga Hà Nội, không có nhãn nào là ga của tuyến số 6.
Bảy điểm vượt nước, xếp theo thứ tự hành trình
| # | Điểm vượt | Vị trí | Khung ảnh | Quy mô ước lượng |
|---|---|---|---|---|
| 1 | Đê Tả sông Hồng | Giữa Võng La và Cổ Điển | 08 | Cắt qua thân đê, dải rộng vài chục mét |
| 2 | Sông Hồng | Hải Bối sang Đông Ngạc | 08–09 | Mặt nước cùng bãi giữa, tổng chừng 2 km |
| 3 | Sông Nhuệ lần một | Phú Diễn, Bắc Từ Liêm | 13 | Dòng chảy hẹp, dưới 30 m |
| 4 | Kênh tiêu Yên Nghĩa | Đông La, Yên Nghĩa | 21 | Kênh rộng, khoảng 40 tới 60 m |
| 5 | Sông Nhuệ lần hai | Phú Lương, Kiến Hưng | 24 | Dòng chảy rộng, khoảng 40 m |
| 6 | Sông Nhuệ lần ba | Hữu Hòa, Tả Thanh Oai | 26 | Đoạn uốn khúc mạnh, dưới 30 m |
| 7 | Sông Hòa Bình | Đại Thanh, Thanh Trì | 27 | Kênh sông nhỏ, dưới 25 m |
| 8 | Sông Tô Lịch | Quỳnh Đô sang Ngọc Hồi | 29 | Dòng chảy hẹp, dưới 25 m |
Điều đáng chú ý ở bảng này là sự chênh lệch cực lớn về quy mô. Bảy trên tám điểm có chiều rộng dưới sáu mươi mét, tức thuộc loại xử lý bằng một nhịp cầu thông thường, không đòi hỏi công nghệ đặc biệt. Riêng điểm số hai, cú vượt sông Hồng, có quy mô lớn gấp ba mươi tới bốn mươi lần các điểm còn lại cộng lại. Toàn bộ trọng lượng kỹ thuật của bài toán vượt nước trên tuyến này dồn vào đúng một chỗ.
Sông Hồng tại cầu Thăng Long: hạng mục nặng nhất toàn tuyến
Nếu chỉ được chọn một hạng mục để nói rằng nó quyết định độ khó của cả tuyến M6, đó chính là quãng hai cây số bắc qua sông Hồng. Hai khung ảnh dưới đây cho thấy toàn cảnh bờ bắc và toàn cảnh phần vượt nước.

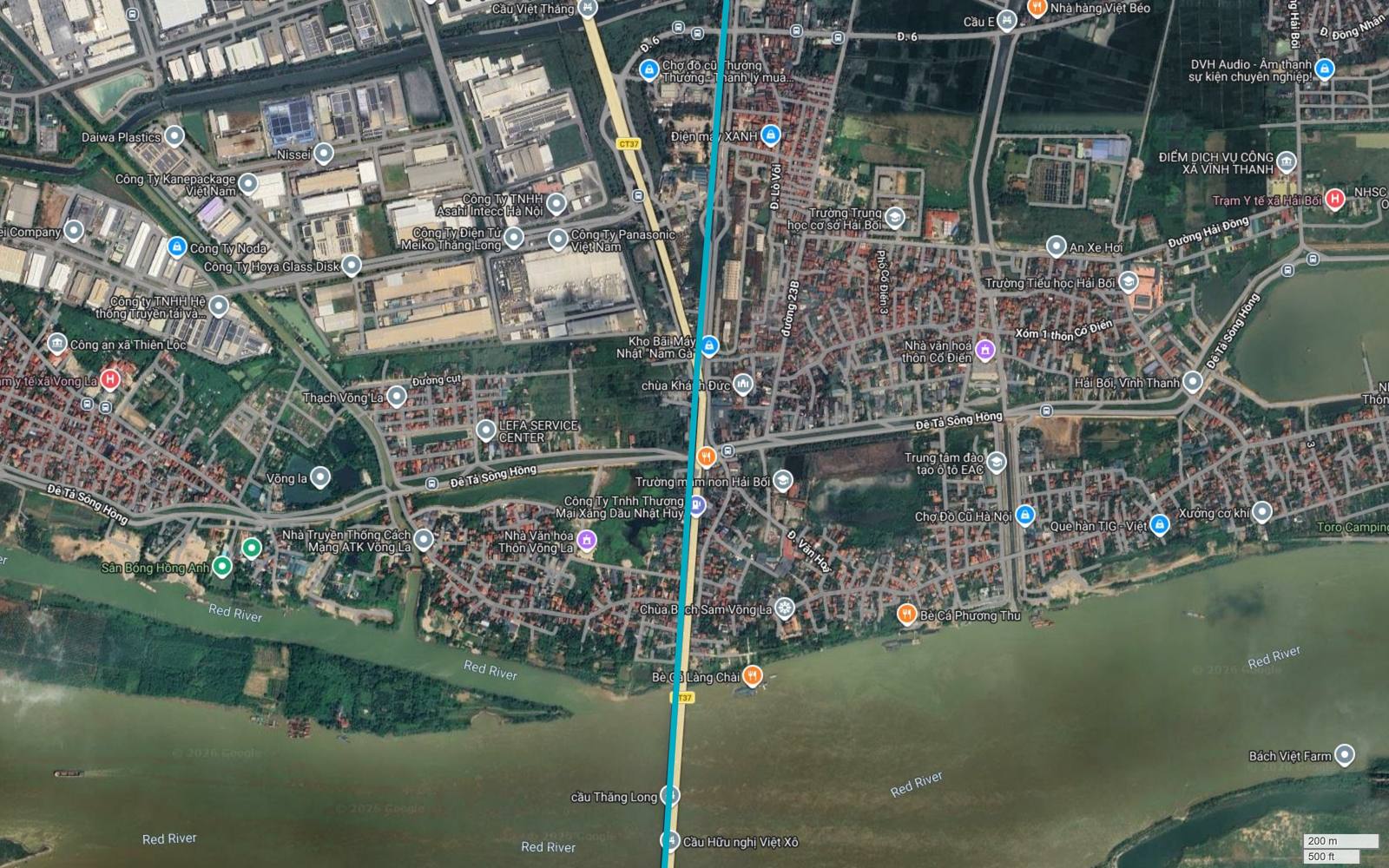

Ảnh 08 – Bờ bắc: dải làng ven đê và lối tiếp cận cầu
Vạch xanh ngọc đi thẳng xuống nam giữa hai cụm dân cư có bề dày lịch sử. Bên tây là Võng La với Nhà Truyền Thống Cách Mạng ATK Võng La, Nhà Văn hóa Thôn Võng La, Thạch Võng La, Trạm y tế xã Võng La, LEFA Service Center. Bên đông là thôn Cổ Điển với Nhà văn hóa thôn Cổ Điển, Trường Tiểu học Hải Bối, Trường Trung học cơ sở Hải Bối, Chợ Đồ Cũ Hà Nội, Trung tâm đào tạo ô tô EAC, Xóm 1 thôn Cổ Điển. Ở giữa khung là nhãn Đê Tả Sông Hồng chạy ngang, cùng chùa Khánh Đức và Kho Bãi Máy Nhật Nam Gà nằm sát tim tuyến. Đây là điểm mà một tuyến đường sắt đô thị phải giải quyết đồng thời ba việc: qua khu dân cư đông, qua thân đê có quy chế bảo vệ riêng, và bắt đầu nâng cao độ để chuẩn bị lên cầu. Dải đất giữa đê và mép nước chủ yếu là đất bãi và kho bãi cũ, tức quỹ đất thu hồi rẻ hơn đất ở, và đó là điều kiện thuận lợi duy nhất của đoạn này.

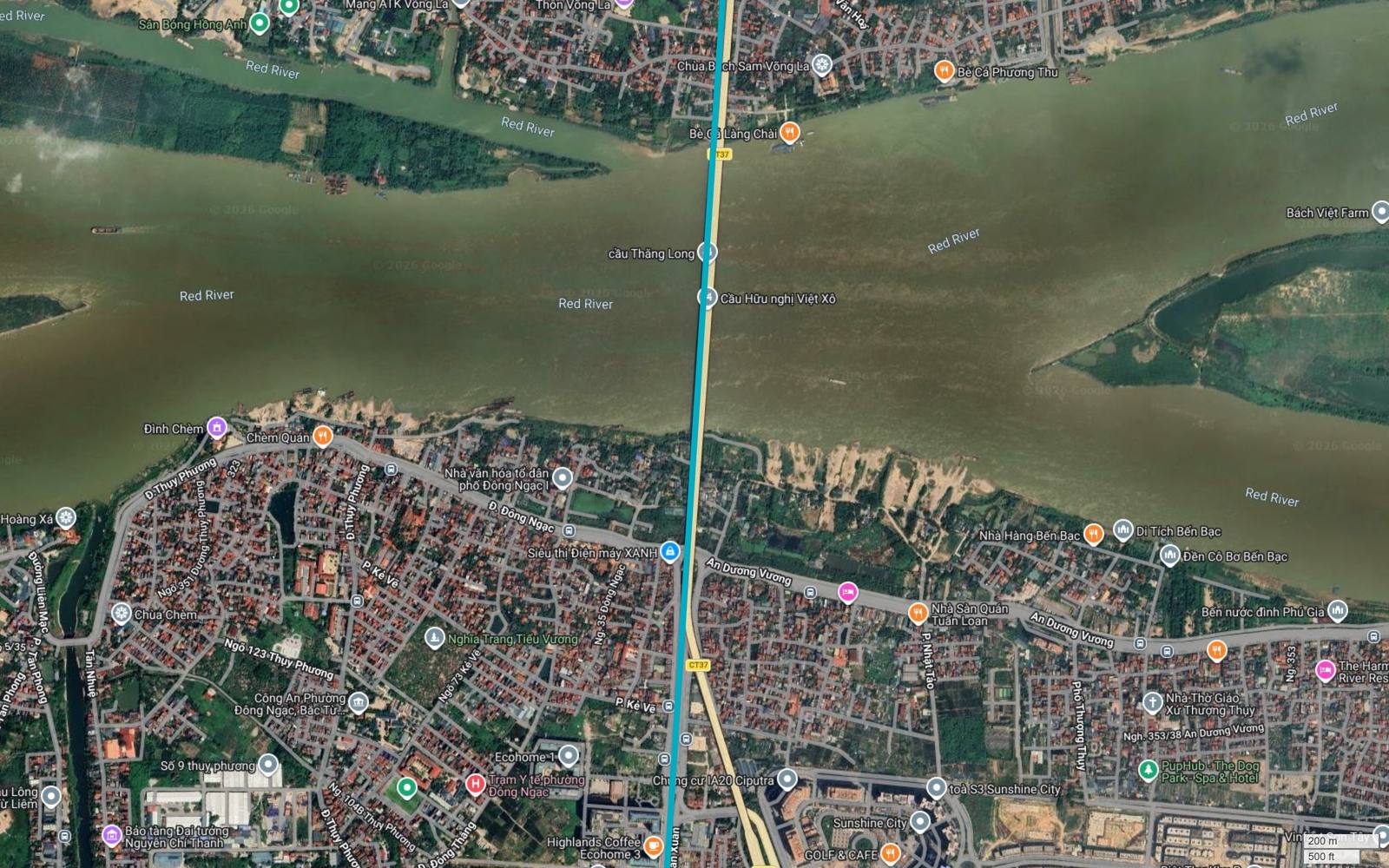

Ảnh 09 – Gần một cây số mặt nước và một dải bãi giữa
Vạch xanh ngọc bám sát trục cầu Thăng Long, đi qua nhãn cầu Thăng Long và nhãn Cầu Hữu nghị Việt Xô, băng qua dải nước rộng mang tên Red River trên bản đồ. Ở phía bắc mặt nước còn một bãi giữa dài phủ cây, phía nam là dải bờ có vách đất lộ rõ do khai thác và bồi lở. Điểm tiếp đất bờ nam nằm ngay cạnh Đình Chèm và Chùa Chèm, hai di tích thuộc hàng cổ nhất Hà Nội, cùng Nhà văn hóa tổ dân phố Đông Ngạc I và Siêu thị Điện máy XANH. Xa hơn về đông là An Dương Vương với Di Tích Bến Bạc, Đền Cô Bơ Bến Bạc, Nhà Hàng Bến Bạc, Bến nước đình Phú Gia.
Về mặt kỹ thuật, đây là loại hạng mục hội tụ gần như đủ mọi yếu tố làm chậm một dự án. Nền địa chất bãi bồi sông Hồng thuộc loại yếu và biến đổi mạnh theo chiều sâu, đòi hỏi khảo sát dày và móng cọc dài. Yêu cầu tĩnh không cho tàu thuyền lưu thông giới hạn cao độ đáy dầm. Mùa lũ giới hạn thời gian thi công dưới nước mỗi năm. Quy chế bảo vệ đê điều thêm một lớp thủ tục nữa. Cộng lại, quãng hai cây số này nhiều khả năng chiếm phần lớn thời gian tới hạn của cả dự án. Người viết đánh giá nó ở mức khó cao nhất trên toàn hành lang, và nhận định này dựa trên hiện trạng đọc từ ảnh cùng kinh nghiệm ngành, không phải kết quả tính toán thiết kế.
Sông Nhuệ: con sông tuyến gặp lại ba lần
Một chi tiết thú vị của hình học M6 là hành lang gặp sông Nhuệ tới ba lần, ở ba địa bàn cách nhau tới hơn mười tám cây số. Nguyên nhân nằm ở chỗ sông Nhuệ chảy gần như theo phương bắc nam ở rìa tây Hà Nội, còn tuyến thì đổi hướng nhiều lần: chạy tây nam ở Phú Diễn, rồi xuống nam, rồi lại quay sang đông nam từ Yên Nghĩa. Mỗi lần đổi hướng là một lần đường tim cắt ngang dòng chảy.

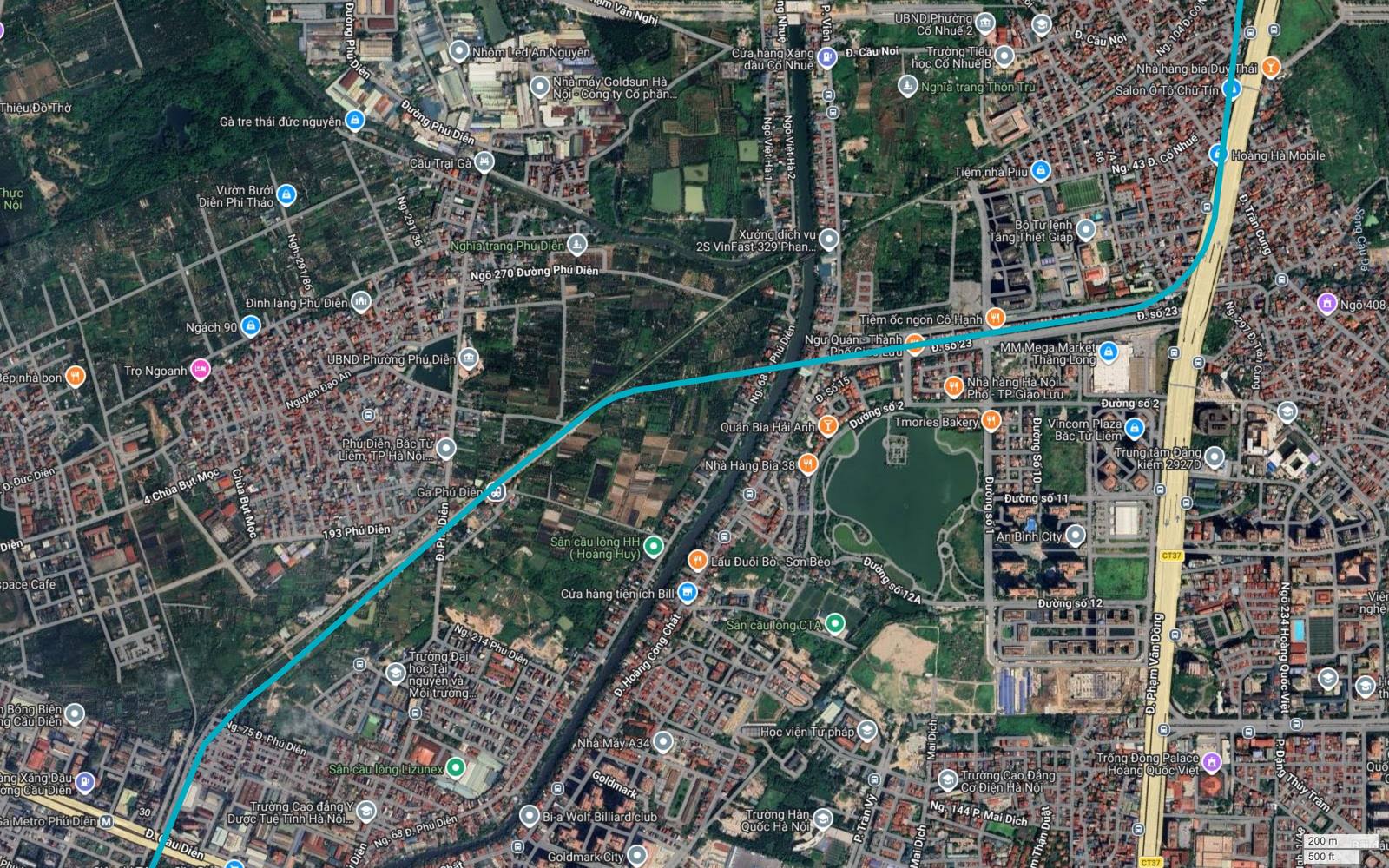

Ảnh 13 – Lần thứ nhất, ở Phú Diễn
Vạch xanh ngọc cắt chéo toàn bộ khu Phú Diễn theo trục đường Phú Diễn, đi ngay cạnh nhãn Ga Phú Diễn của tuyến đường sắt quốc gia. Dòng nước hẹp chảy dọc giữa khung chính là sông Nhuệ, đoạn đã được kè hai bên và len giữa nhà cửa. Hai bên hành lang là UBND Phường Phú Diễn, Đình làng Phú Diễn, Chùa Bụt Mọc, Nghĩa trang Phú Diễn, Trường Đại học Tài nguyên và Môi trường, Trường Cao đẳng Y Dược Tuệ Tĩnh, Nhà Máy A34, Học viện Tư pháp, Goldmark City. Ở đoạn này chiều rộng dòng chảy dưới ba mươi mét, tức bản thân việc vượt sông không khó. Cái khó nằm ở chỗ khác: hai bờ đã xây kín tới sát mép nước, nên không gian bố trí trụ cầu và mặt bằng thi công gần như không còn.
Ảnh 24 – Lần thứ hai, ở Phú Lương
Ở nửa phải khung, dải nước màu nâu rộng chừng bốn mươi mét chính là sông Nhuệ đoạn qua Phú Lương, Kiến Hưng. Điểm cắt nằm giữa vùng ao hồ và ruộng: Hồ Câu Xanh Chín Phú Lương, Hồ Câu Thanh Hà, Hồ Câu Đơn Đài Mai Nguyên. Bên tây là LK15 Khu đô thị mới Phú Lương, Nhà hàng Phú Đông, Depot Ga Tàu Trên Cao và Khu bảo dưỡng tàu điện Cát Linh – Hà Đông; bên đông là Vườn Đào Kiến Hưng, Sân Bóng Đa Sỹ, Nhà văn hóa Đa Sỹ, Toà 2A Hưng Thịnh. Trục Vành đai 3,5 chạy ngang phía trên khung. So với lần thứ nhất, điều kiện thi công ở đây dễ hơn hẳn: dòng sông rộng hơn nhưng hai bờ còn đất trống, mặt bằng tập kết vật liệu không thiếu.

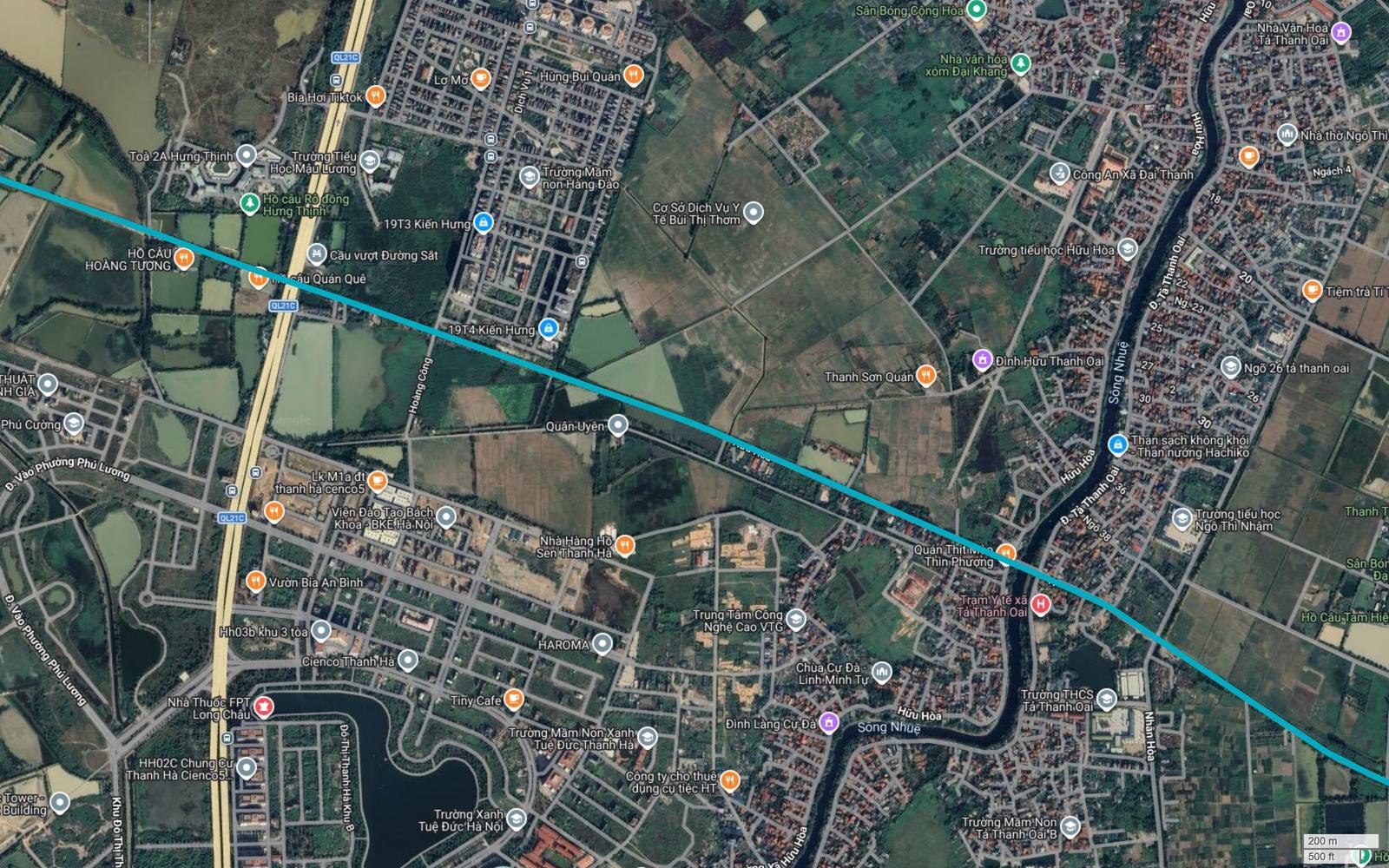

Ảnh 26 – Lần thứ ba, ở Hữu Hòa và Tả Thanh Oai
Trong khung này, nhãn Sông Nhuệ hiện rõ trên một dòng nước uốn khúc gấp, chảy men theo dải làng Hữu Hòa rồi ngoặt xuống nam. Vạch xanh ngọc cắt qua dòng nước ngay cạnh Trạm Y tế xã Tả Thanh Oai, Trường THCS Tả Thanh Oai, Quán Thịt Mèo Thìn Phượng. Bên tây là làng cổ Cự Đà với Chùa Cự Đà Linh Minh Tự và Đình Làng Cự Đà, cùng Khu Đô Thị Thanh Hà Khu B, HH02C Chung cư Thanh Hà Cienco 5, Trung Tâm Công Nghệ Cao VTG, Trường Mầm Non Xanh Tuệ Đức Thanh Hà. Bên đông là Đình Hữu Thanh Oai, Trường tiểu học Hữu Hòa, Trường tiểu học Ngô Thì Nhậm, Thanh Trì Eco Farm, Sân Bóng Akka Đại Thanh. Ở khúc uốn, nền đất hai bờ thường không đồng nhất do quá trình bồi lở, nên phần khảo sát địa chất cần kỹ hơn mức thông thường dù quy mô công trình nhỏ.
Kênh tiêu Yên Nghĩa: công trình vượt nước bị đánh giá thấp

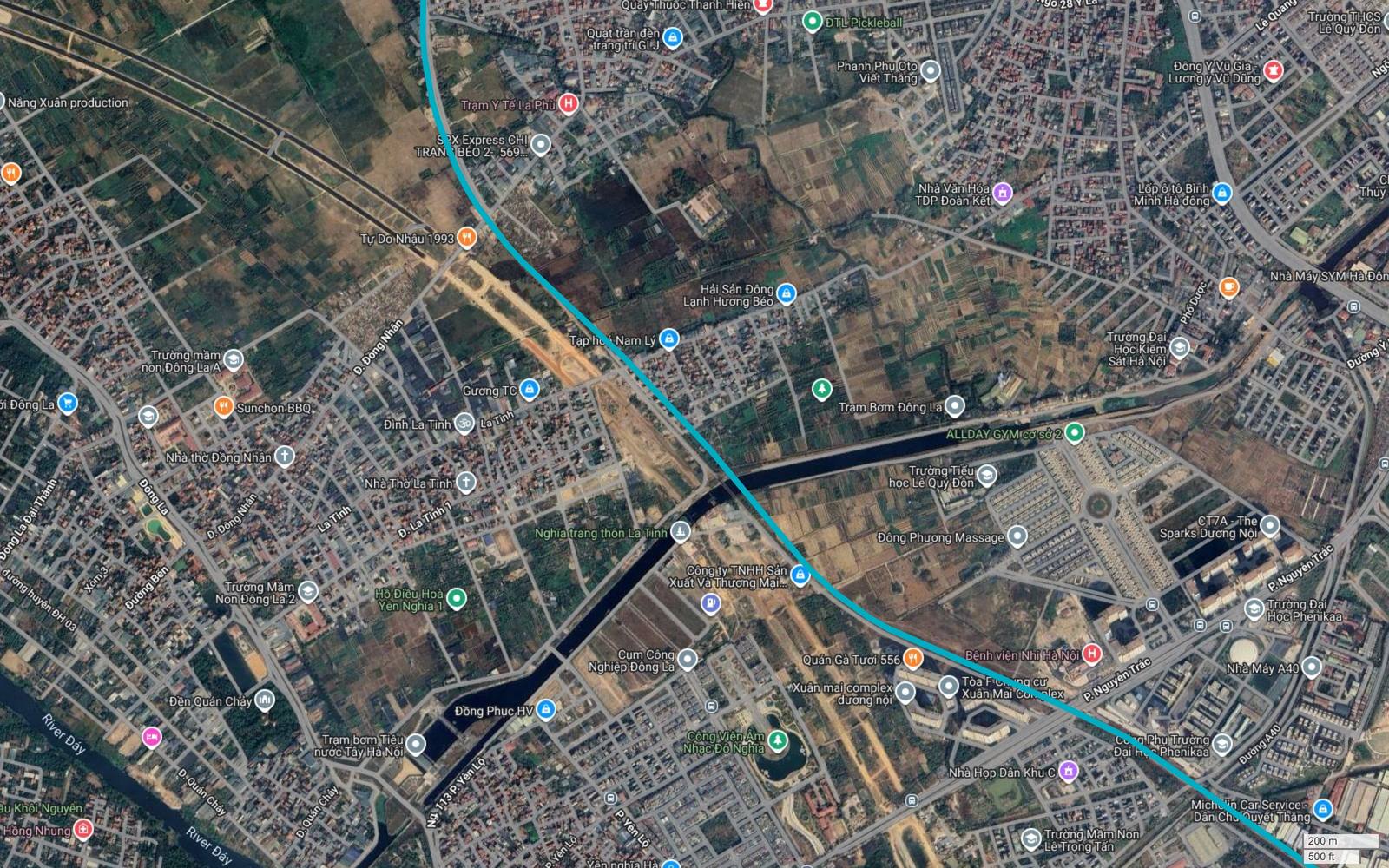

Ảnh 21 – Dải kênh rộng và cụm trạm bơm Đông La
Nhiều người đọc bản đồ bỏ qua điểm này vì trên giấy nó chỉ là một vạch nước. Thực tế trong khung ảnh, dải nước chạy chéo từ tây nam lên đông bắc có bề rộng ngang một con sông nhỏ, khoảng bốn mươi tới sáu mươi mét, và quan trọng hơn, nó là trục tiêu thoát nước chính của cả vùng. Hai bên là Trạm Bơm Đông La, Trạm bơm Tiêu nước Tây Hà Nội, Cụm Công Nghiệp Đông La, Hồ Điều Hoà Yên Nghĩa 1, cùng dải River Đáy ở góc tây nam khung. Bên đông là Trường Đại Học Kiểm Sát Hà Nội, Nhà Máy SYM Hà Đông, Trường Tiểu học Lê Quý Đôn, CT7A The Sparks Dương Nội, Xuân Mai Complex Dương Nội, Bệnh viện Nhi Hà Nội, Trường Đại Học Phenikaa.
Điểm đáng lưu ý về mặt kỹ thuật là hệ thống tiêu thoát này không được phép gián đoạn trong mùa mưa. Một công trình vượt kênh tiêu vì thế bị ràng buộc về thời gian thi công theo mùa giống như công trình vượt sông, dù quy mô nhỏ hơn nhiều. Ngoài ra, trong cùng khung còn thấy một dải hạ tầng bề rộng lớn đang thi công chạy chéo qua vùng ruộng phía tây, dấu hiệu cho thấy khu vực này sẽ còn thêm giao cắt mới trong tương lai gần.
Hai điểm vượt nước cuối tuyến

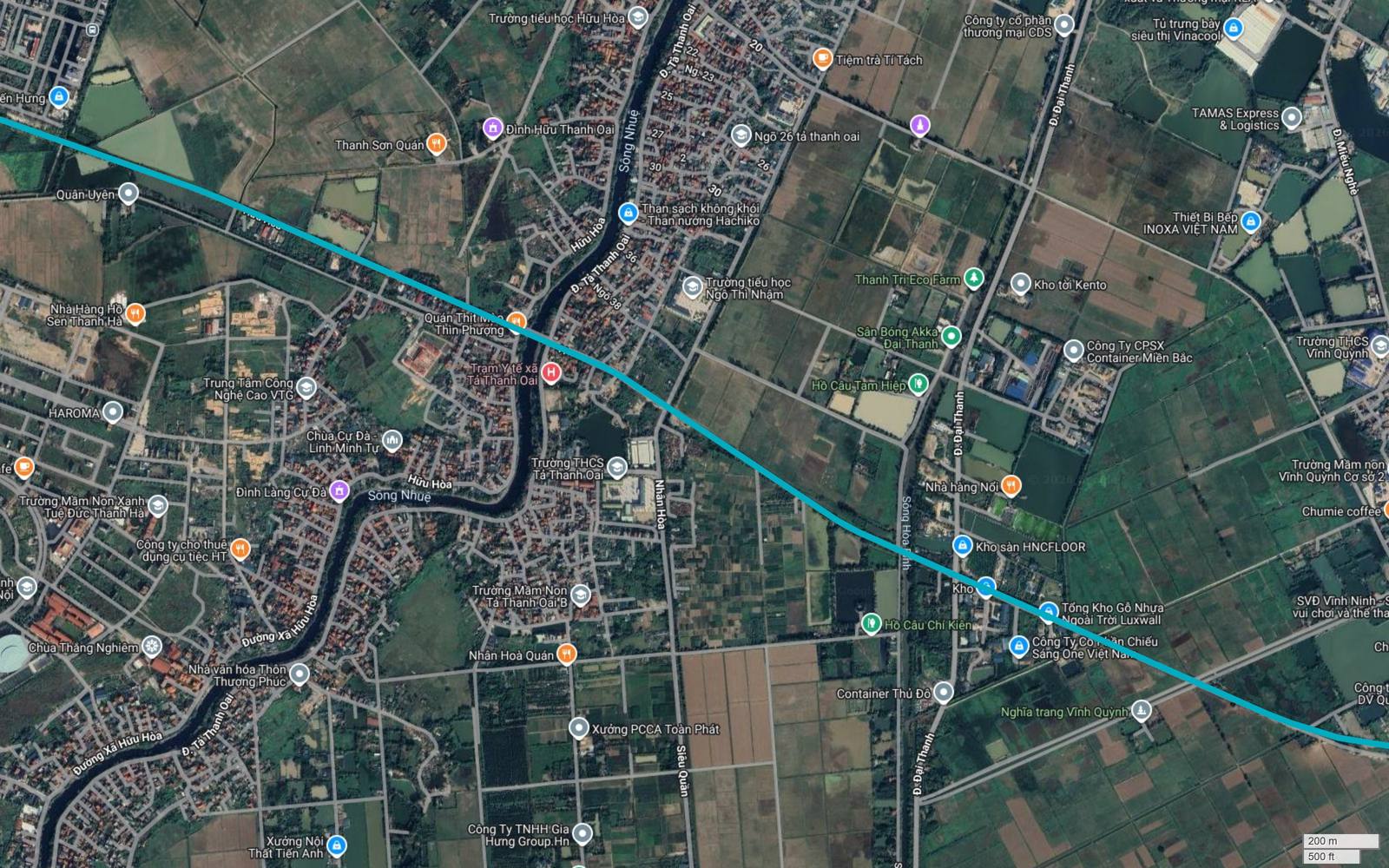

Ảnh 27 – Sông Hòa Bình ở Đại Thanh
Nhãn Sông Hòa Bình hiện dọc một dòng nước hẹp chạy theo phương bắc nam, cạnh trục đường Đại Thanh. Vạch xanh ngọc cắt qua ở đoạn có Kho sàn HNCFLOOR, Tổng Kho Gỗ Nhựa Ngoài Trời Luxwall, Công Ty Cổ Phần Chiếu Sáng One Việt Nam, Container Thủ Đô, Kho tới Kento, Công Ty CPSX Container Miền Bắc. Xa hơn là Thanh Trì Eco Farm, Sân Bóng Akka Đại Thanh, Hồ Câu Tâm Hiệp, Hồ Câu Chí Kiên, Nghĩa trang Vĩnh Quỳnh, Trường THCS Vĩnh Quỳnh. Về kỹ thuật đây là điểm dễ nhất trong nhóm vượt nước: dòng chảy nhỏ, hai bờ là ruộng và kho bãi, mặt bằng thi công rộng rãi. Về kinh tế đất, chuỗi kho vận mọc trên nền ruộng là chỉ báo sớm cho thấy vùng này đang chuyển đổi chức năng, thường đi trước làn sóng phát triển nhà ở khoảng năm tới mười năm.

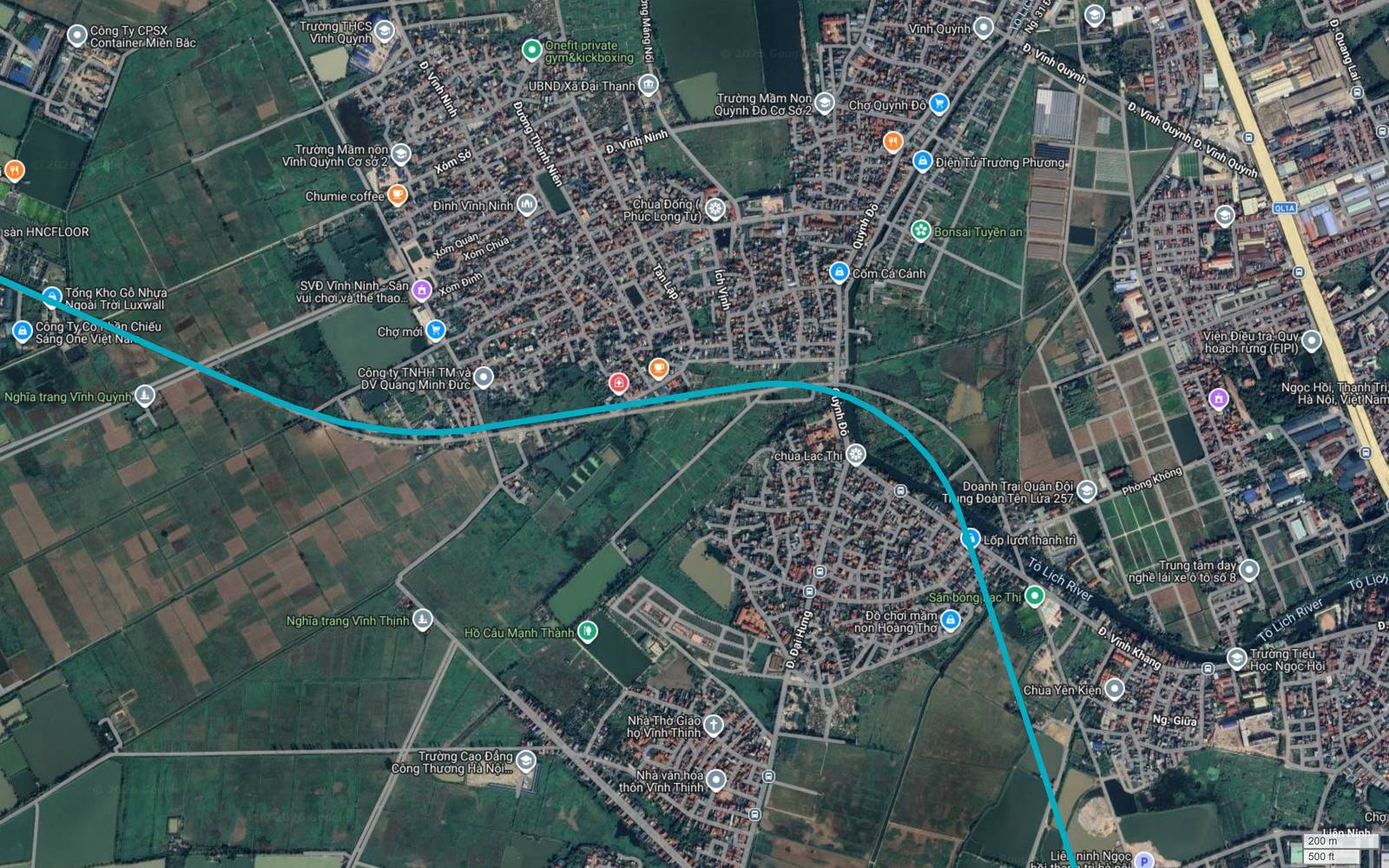

Ảnh 29 – Sông Tô Lịch ở Quỳnh Đô
Sau khi chạy về đông qua vùng đồng Vĩnh Quỳnh, vạch xanh ngọc bẻ dứt khoát xuống nam ở khu vực Quỳnh Đô, ngay cạnh chùa Lạc Thị. Từ đây tuyến cắt qua dòng nước mang nhãn Tô Lịch River, ở đoạn gần Doanh Trại Quân Đội Trung Đoàn Tên Lửa 257 và Lốp lướt thanh trì. Xuống phía nam là Sân bóng Lạc Thị, Chùa Yên Kiện, Trường Tiểu Học Ngọc Hồi, đường Vĩnh Khang. Phía đông khung là trục QL1A với Chợ Quỳnh Đô, Viện Điều tra Quy hoạch rừng, khu Ngọc Hồi. Dòng chảy ở đây hẹp, dưới hai mươi lăm mét, nhưng điểm cắt nằm ngay sau một khúc cong lớn, nên bố trí trụ cầu phải tính tới hình học đường cong chứ không thể coi như một nhịp thẳng thông thường.
Nhóm giao cắt thứ nhất: cao tốc đô thị và vành đai
Sau nhóm vượt nước, nhóm giao cắt nặng thứ hai là các trục có mặt cắt lớn và cao độ phức tạp. Với đường sắt đô thị, giao cắt với một cao tốc đô thị luôn khó hơn giao cắt với một quốc lộ cùng lưu lượng, vì cao tốc thường đã có nút giao khác mức, cầu vượt và đường gom, tức là đã chiếm sẵn cả không gian trên cao lẫn không gian ngầm.
Ảnh 03 – Trục CT37 và Vành đai 3 đoạn bắc
Góc tây bắc khung là dải màu vàng ký hiệu CT37 với nhãn Đ. Vành Đai 3 và Đường Mê Linh, kèm nút giao khác mức nối xuống QL23. Điều đáng nói ở đây là M6 không cắt trục này mà chạy song song với nó ở cự ly khoảng một tới một cây rưỡi về phía đông, và giữ thế song hành đó suốt từ Nam Hồng tới tận cầu Thăng Long. Về mặt kỹ thuật, chạy song song một cao tốc đô thị dễ hơn cắt ngang rất nhiều, đồng thời cho phép dùng chung hành lang kỹ thuật. Về mặt khai thác, nó lại tạo ra cạnh tranh trực tiếp giữa hai phương thức trên cùng một luồng hành khách. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.

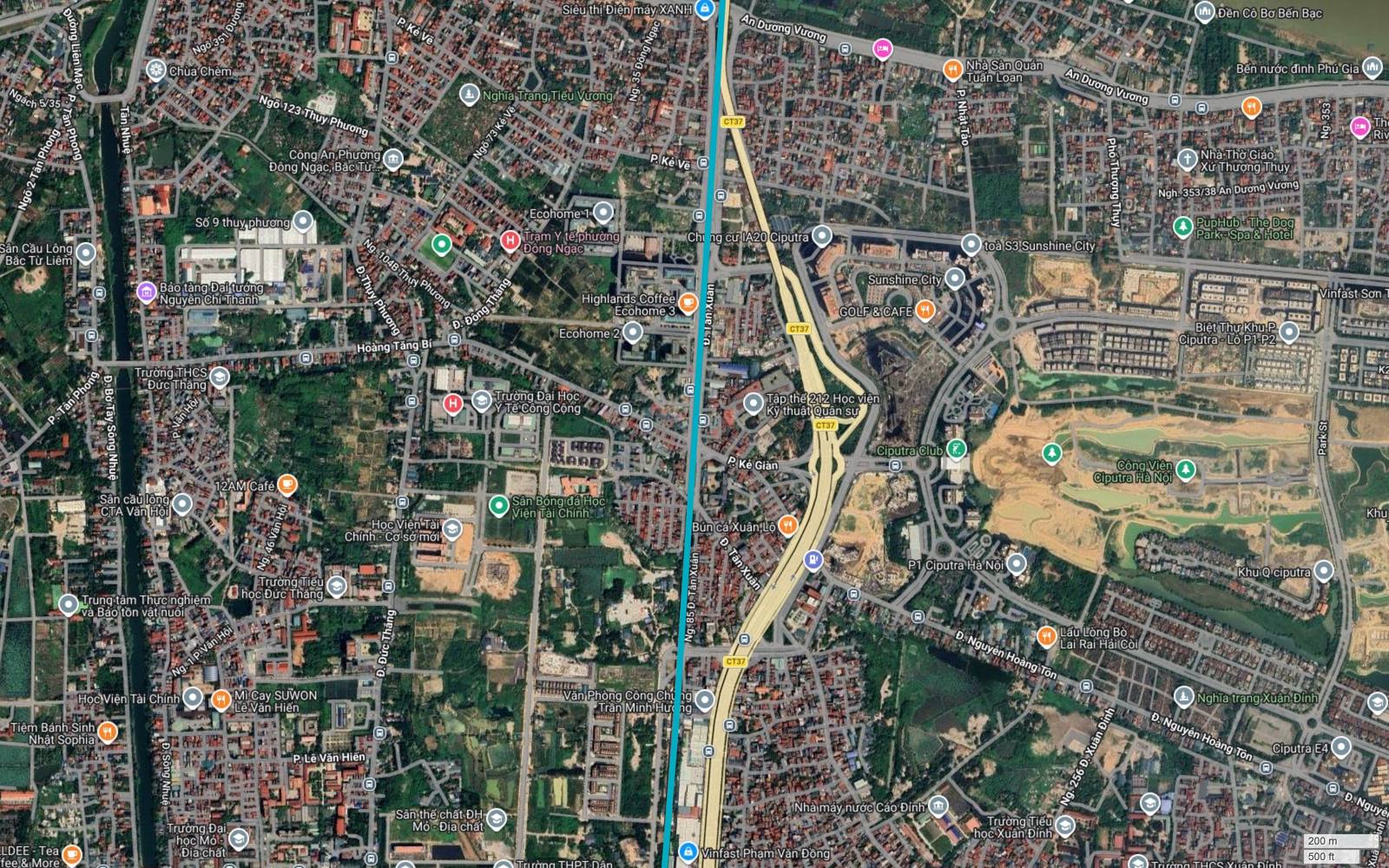

Ảnh 10 – Bám mép trục Phạm Văn Đồng
Ở đoạn này quan hệ giữa hai hạ tầng chuyển từ song hành xa sang song hành sát. Vạch xanh ngọc chạy kề mép tây dải CT37, tức trục Phạm Văn Đồng. Bên đông trục đường là Chung cư IA20 Ciputra, toà S3 Sunshine City, Ciputra Club, Công Viên Ciputra Hà Nội, Biệt Thự Khu P lô P1-P2, Khu Q, Tập thể 212 Học viện Kỹ thuật Quân sự. Bên tây là Trường Đại học Y Tế Công Cộng, Học Viện Tài Chính cơ sở mới, Trường Đại học Mỏ – Địa chất, Trường THCS Đức Thắng, Bảo tàng Đại tướng Nguyễn Chí Thanh, Ecohome 1, Ecohome 2, Ecohome 3, Nhà máy nước Cáo Đỉnh. Ở khoảng cách vài chục mét, mọi rung động và chuyển vị nền trong quá trình thi công đều tác động trực tiếp lên kết cấu đường bộ đang khai thác. Đây là loại giao cắt không có điểm cắt nào nhưng độ khó vẫn cao.

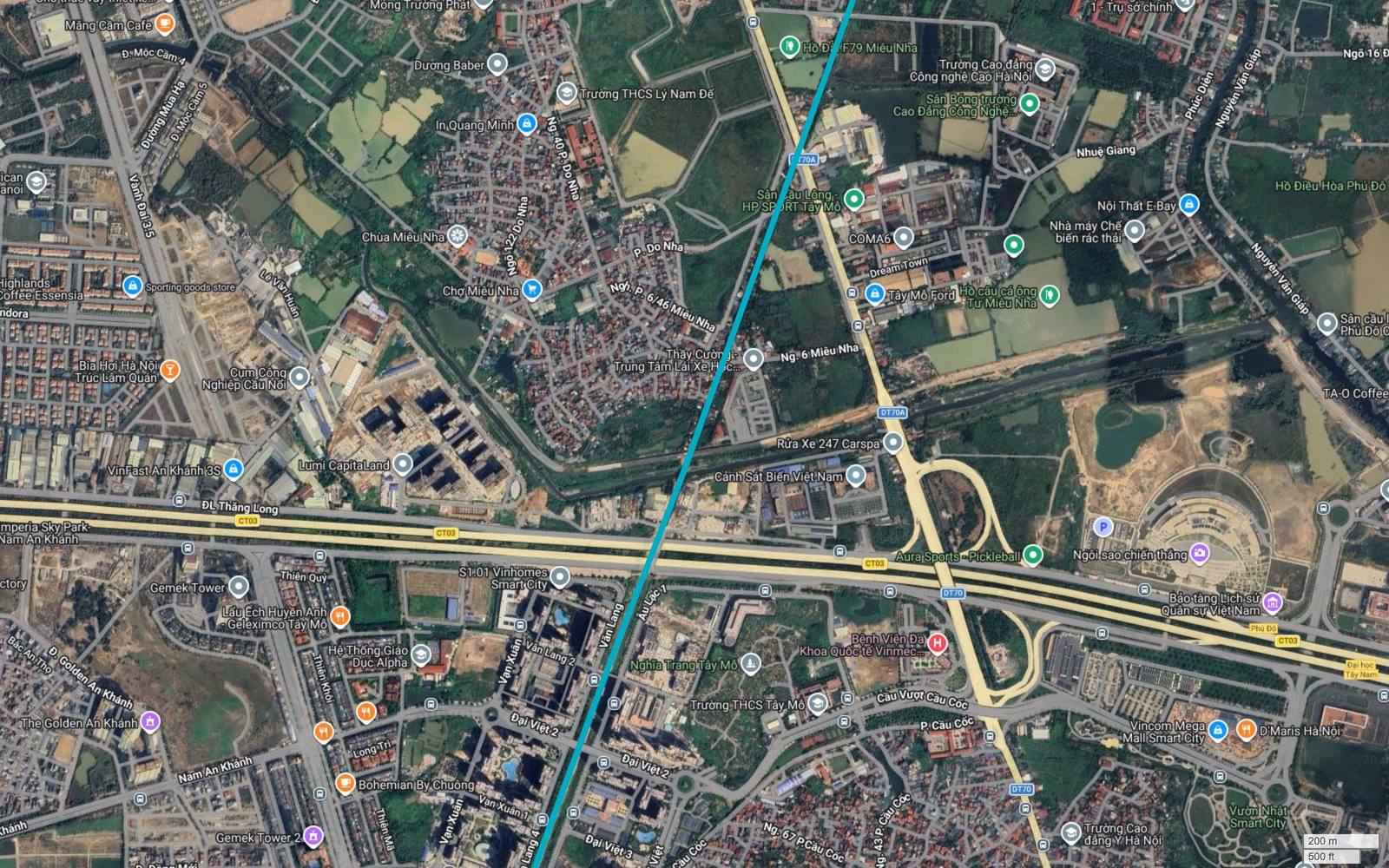

Ảnh 17 – Nút Đại lộ Thăng Long, giao cắt phức tạp nhất về hình học
Đây là khung có mật độ hạ tầng dày nhất tuyến. Dải CT03 mang tên Đại lộ Thăng Long chạy ngang khung với hai đường gom hai bên; dải DT70 và DT70A chạy chéo lên đông bắc; nút Cầu Vượt Cầu Cốc với các nhánh rẽ hình vòng nằm ở phía đông. Vạch xanh ngọc cắt lần lượt DT70A rồi cắt vuông góc CT03. Quanh điểm cắt là S1.01 Vinhomes Smart City, Bệnh Viện Đa Khoa Quốc tế Vinmec, Vincom Mega Mall Smart City, D’Maris Hà Nội, Bảo tàng Lịch sử Quân sự Việt Nam, Aura Sports Pickleball, Ngôi sao chiến thắng; bên tây đại lộ là Gemek Tower, The Golden An Khánh, Imperia Sky Park Nam An Khánh, Lumi CapitaLand, Cụm Công Nghiệp Cầu Nổi, VinFast An Khánh 3S. Trong cùng khung còn thấy một dải hạ tầng đang thi công chạy chéo phía đông. Theo đánh giá của người viết, đây là giao cắt phức tạp nhất về hình học trên toàn tuyến, xếp ngay sau cú vượt sông Hồng về tổng độ khó. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.

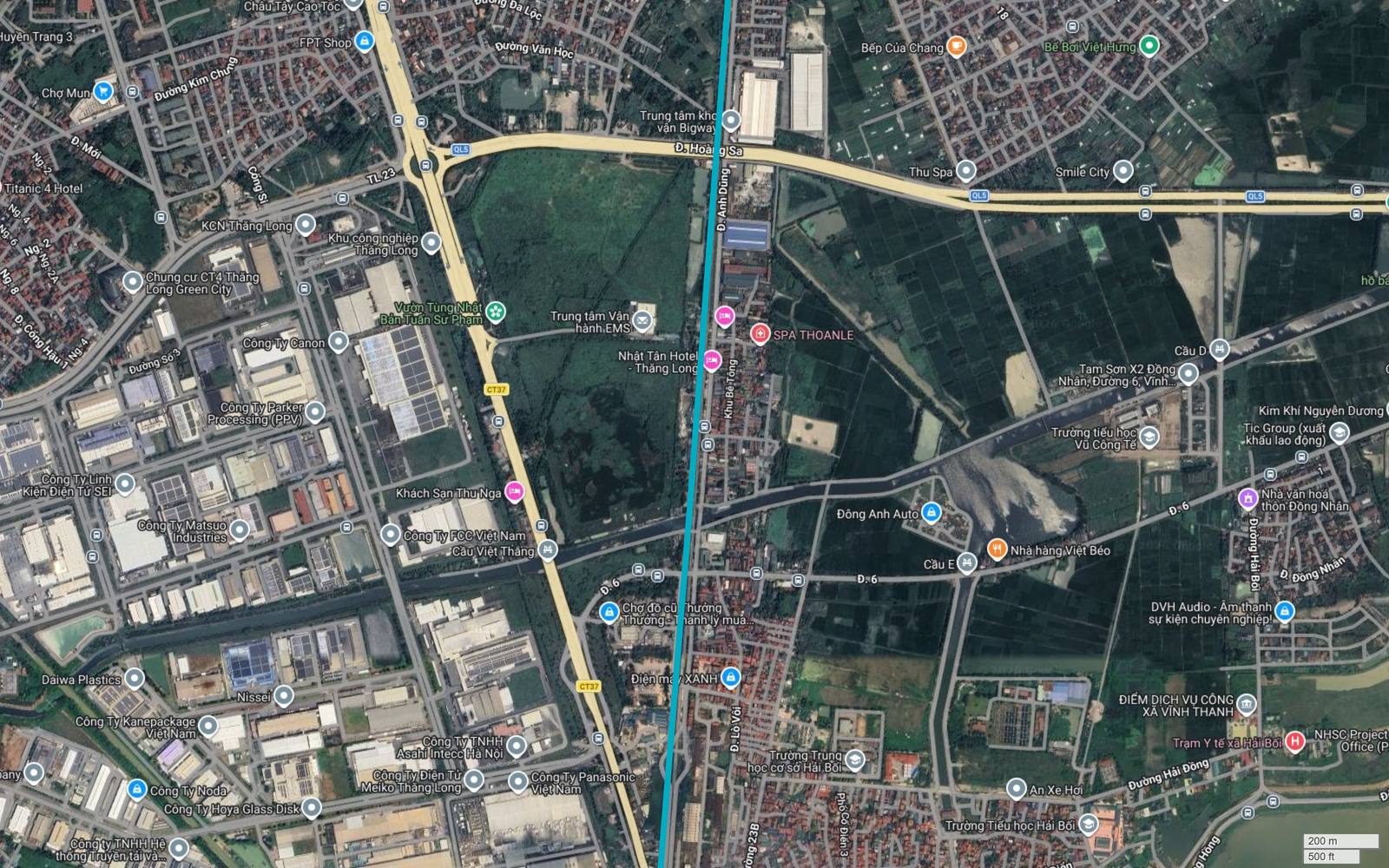

Ảnh 07 – Nút Quốc lộ 5 kéo dài và cụm cầu trên đường 6
Vạch xanh ngọc cắt vuông góc dải QL5 mang nhãn Đ. Hoàng Sa, ngay phía đông Khu công nghiệp Thăng Long. Phía tây khung là dãy nhà xưởng của Canon, Panasonic Việt Nam, Meiko Thăng Long, Asahi Intecc Hà Nội, Hoya Glass Disk, Matsuo Industries, Parker Processing, Linh Kiện Điện Tử SEI, Daiwa Plastics, Kanepackage, Noda, cùng trục CT37 chạy dọc. Phía đông là các thôn Hải Bối, Đồng Nhân, Cổ Điển với Trường tiểu học Vũ Công Tế, Nhà văn hoá thôn Đồng Nhân, cụm cầu D và cầu E trên đường 6, cùng một dòng kênh nhỏ uốn khúc. Điểm cắt nằm trên đất trống giữa hai vùng đã xây dựng, tức điều kiện thi công thuận lợi hơn hẳn mức trung bình của một nút quốc lộ.
Nhóm giao cắt thứ hai: bốn dải đường sắt
Đây là nhóm đặc thù nhất của M6 và cũng là nhóm ít được nhắc tới nhất. Trên 41,9 km, hành lang đi kề hoặc cắt qua bốn dải đường sắt khác nhau: đường sắt quốc gia ở Bắc Hồng, đường sắt qua Phú Diễn, tuyến metro số 3 tại nút Quốc lộ 32, và cụm tuyến 2A cùng đường sắt vành đai phía tây ở Hà Đông – Kiến Hưng.

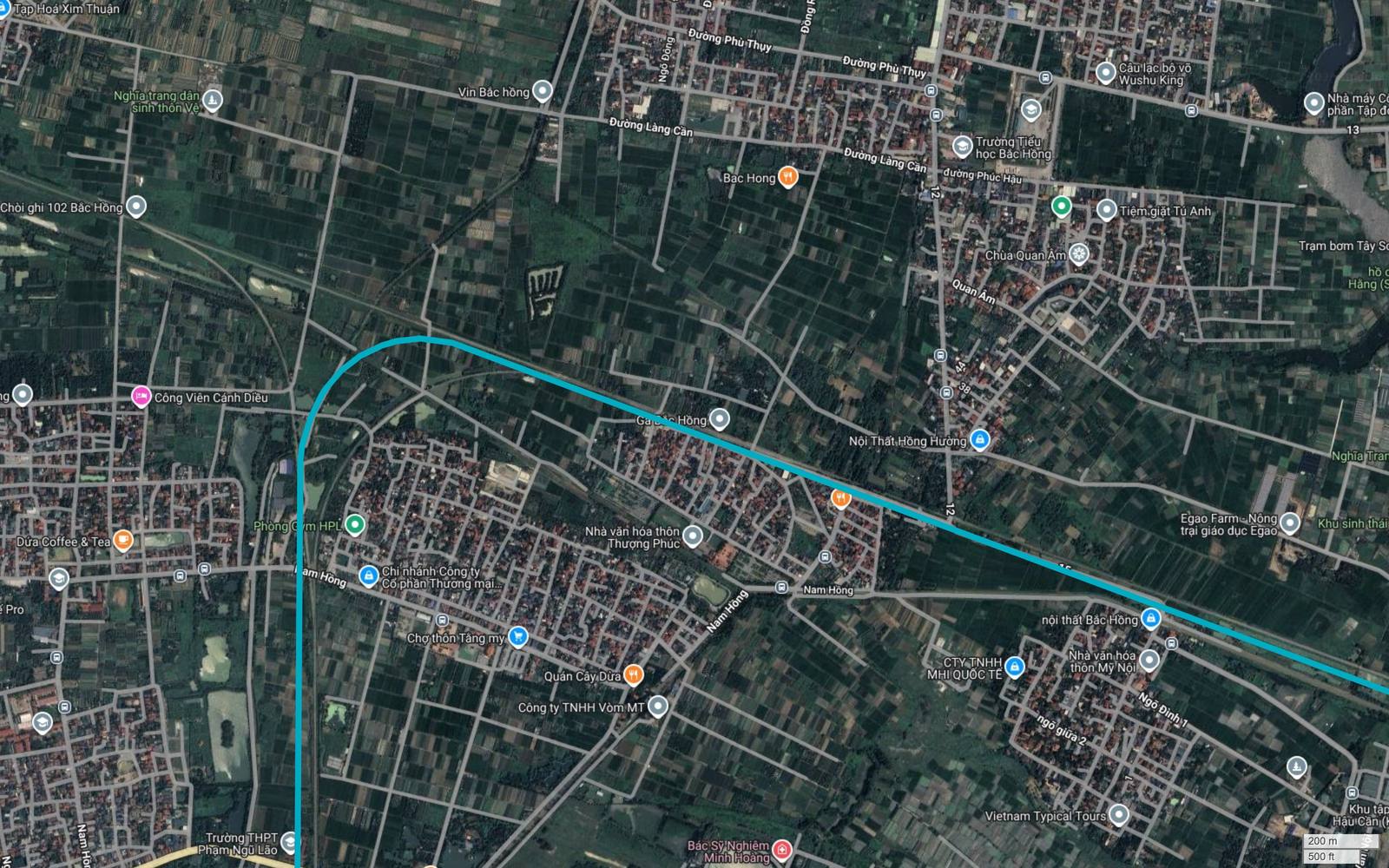

Ảnh 02 – Bám dải đường sắt cũ qua Bắc Hồng
Vạch xanh ngọc chạy song song trục đường 12 và lướt sát nhãn Ga Bắc Hồng, một nhà ga của tuyến đường sắt quốc gia. Hai bên là các thôn Thượng Phúc, Tằng My, Mỹ Nội với Chợ thôn Tằng my, Trường Tiểu học Bắc Hồng, Công Viên Cánh Diều, Nghĩa trang dân sinh thôn Vệ, Vin Bắc hồng, Câu lạc bộ võ Wushu King. Điểm cần nhấn mạnh: nhãn Ga Bắc Hồng thuộc về đường sắt quốc gia, không phải ga của tuyến số 6. Việc hành lang metro bám theo một dải đường sắt hiện hữu ở đoạn này có ý nghĩa thực tế: chỉ giới hạ tầng đã tồn tại một phần, khối lượng thu hồi đất giảm, và bài toán giao cắt trở thành bài toán chạy song song thay vì cắt ngang.

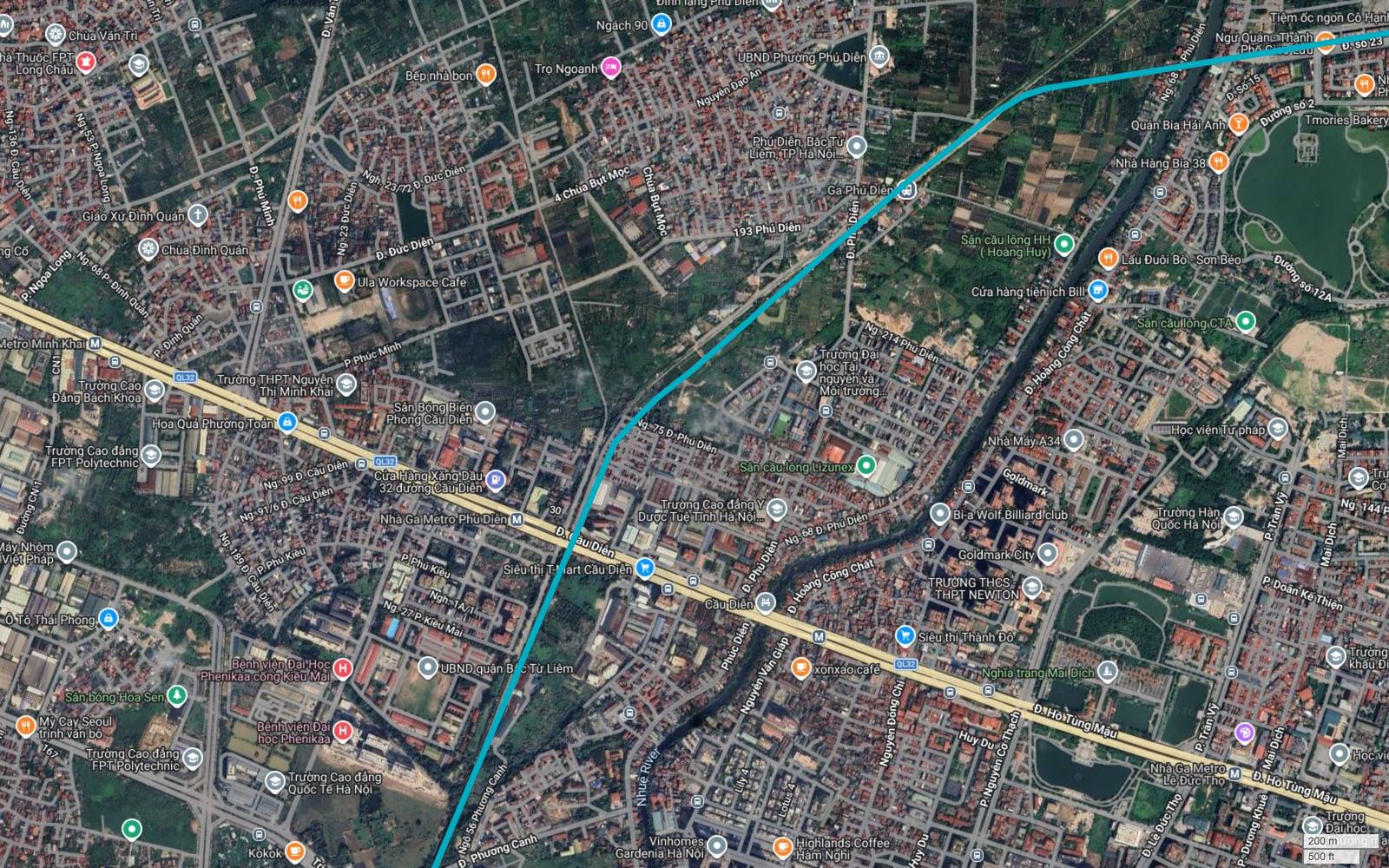

Ảnh 14 – Cắt tuyến metro số 3 tại nút Quốc lộ 32
Vạch xanh ngọc cắt dải QL32, tức trục Cầu Diễn – Hồ Tùng Mậu, tại đúng khu vực có nhãn Nhà Ga Metro Phú Diễn. Trong cùng khung còn hai nhà ga khác của tuyến số 3 là Metro Minh Khai ở phía tây và Nhà Ga Metro Lê Đức Thọ ở phía đông, cùng UBND quận Bắc Từ Liêm, Bệnh viện Đại học Phenikaa, Trường Cao đẳng FPT Polytechnic, Trường Cao đẳng Quốc tế Hà Nội, Siêu thị T-mart Cầu Diễn, Siêu thị Thành Đô, Vinhomes Gardenia, THCS – THPT Newton, Nghĩa trang Mai Dịch. Nhãn Nhuệ River cũng hiện trong khung. Về kỹ thuật, giao cắt giữa hai tuyến đường sắt đô thị là bài toán ba chiều: nếu tuyến số 3 đã đi trên cao ở đoạn này thì tuyến mới buộc phải chọn cao độ khác, hoặc cao hơn hẳn, hoặc chui xuống dưới. Cả hai phương án đều làm tăng chi phí và làm phức tạp việc bố trí ga trung chuyển. Đây là nhận định chuyên môn của người viết, không phải kết quả nghiên cứu thiết kế.

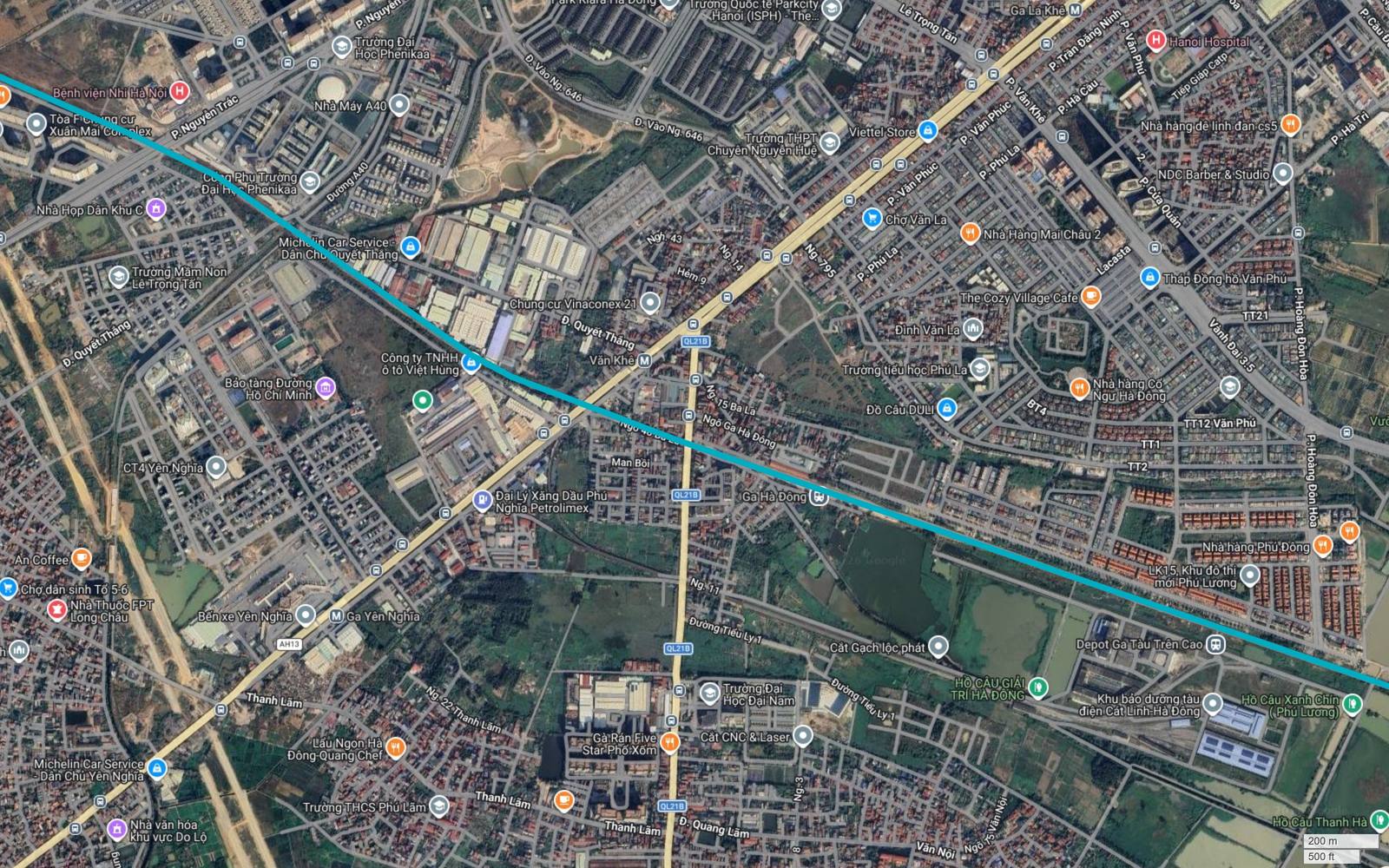

Ảnh 23 – Cụm ba loại nhà ga ở Văn Khê và Hà Đông
Vạch xanh ngọc cắt dải QL21B ngay dưới nhãn Văn Khê rồi chạy sát nhãn Ga Hà Đông. Cần phân biệt rõ ba loại nhãn ở đây: Văn Khê, La Khê, Yên Nghĩa mang ký hiệu chữ M, tức nhà ga của tuyến 2A Cát Linh – Hà Đông đang khai thác thương mại; Ga Hà Đông mang biểu tượng đầu máy, tức nhà ga của tuyến đường sắt quốc gia; Depot Ga Tàu Trên Cao và Khu bảo dưỡng tàu điện Cát Linh – Hà Đông ở góc đông nam là cơ sở bảo dưỡng với dãy nhà xưởng mái xanh cùng hệ thống ray phân nhánh. Bên đông hành lang là Chợ Văn La, Đình Văn La, Tháp Đồng hồ Văn Phú, các lô TT1, TT2, TT12 Văn Phú, LK15 Khu đô thị mới Phú Lương, Trường Đại Học Đại Nam, THPT Trần Hưng Đạo. Một hành lang mới chạm cùng lúc vào ba loại hạ tầng đường sắt trong vòng chưa tới một cây rưỡi là tình huống rất hiếm.

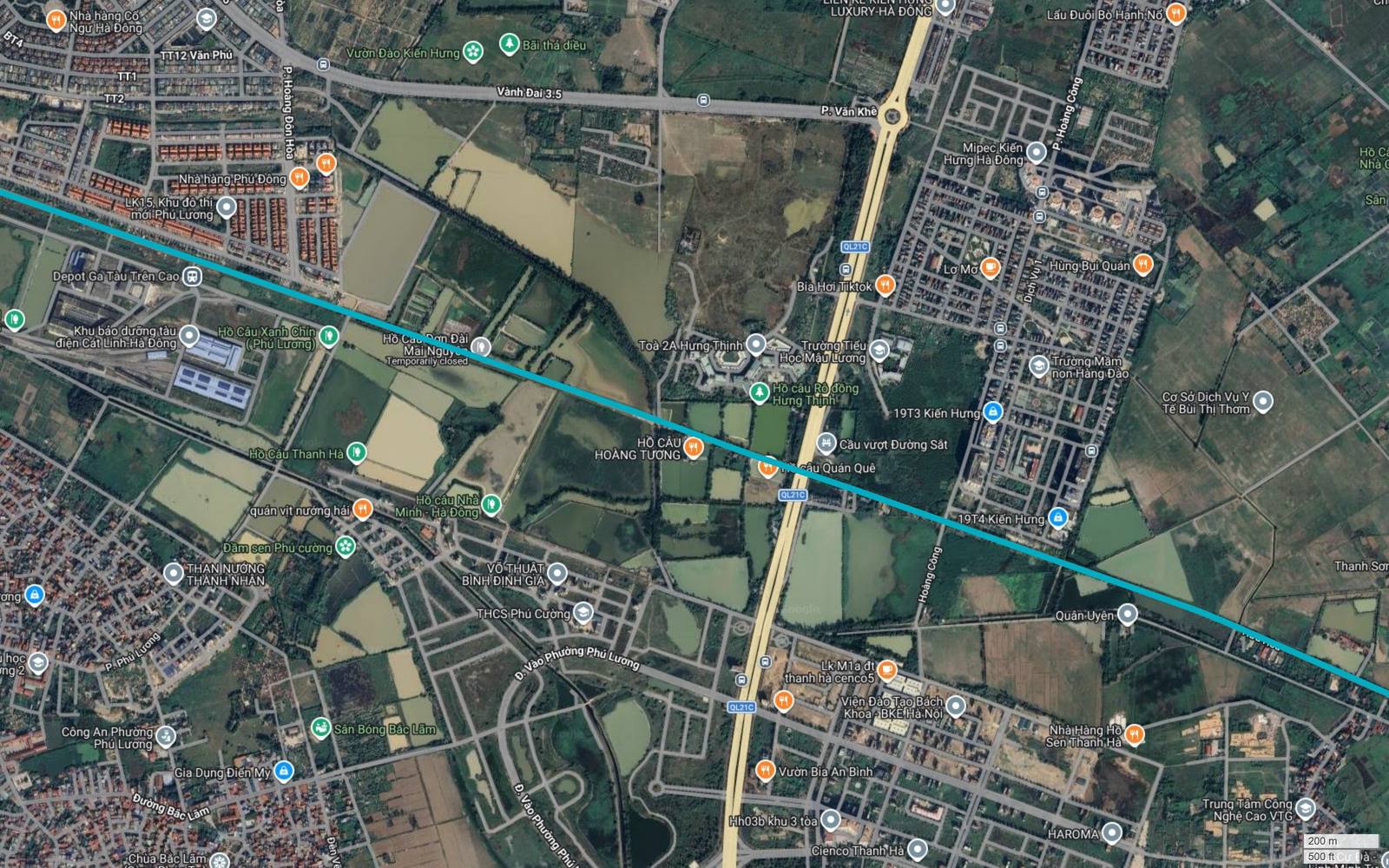

Ảnh 25 – Cầu vượt đường sắt tại Kiến Hưng
Vạch xanh ngọc cắt dải QL21C, tức trục phía Nam, ở khu vực Kiến Hưng. Ngay cạnh điểm giao là nhãn Cầu vượt Đường Sắt, xác nhận rằng dải đường sắt vành đai phía tây tiếp tục chạy qua khu vực này sau khi rời ga Hà Đông. Quanh đó là Mipec Kiến Hưng Hà Đông, Liền kề Kiến Hưng Luxury, Toà 2A Hưng Thịnh, 19T3 và 19T4 Kiến Hưng, Trường Tiểu Học Mậu Lương, Trường Mầm non Hàng Đào, Trường Màm non Hàng Đào, Cơ Sở Dịch Vụ Y Tế Bùi Thị Thơm. Bên tây nam khung là Đầm sen Phú cường, Hồ Câu Hoàng Tương, Hồ câu Quán Quê, THCS Phú Cường, Cienco Thanh Hà, HH03b khu 3 tòa, Viện Đào Tạo Bách Khoa BKE Hà Nội. Ở một khu vực có sẵn cầu vượt đường sắt, việc bố trí thêm một kết cấu đường sắt đô thị đòi hỏi rà soát kỹ cao độ hiện trạng của cả ba tầng công trình.
Nhóm giao cắt thứ ba: quốc lộ và tỉnh lộ hướng tâm
Nhóm cuối cùng gồm các trục hướng tâm chở khách từ ngoại thành vào trung tâm. Về kỹ thuật đây là nhóm dễ nhất, vì phần lớn là mặt cắt hai tới bốn làn, giao cắt cùng mức, không có nút khác mức. Về khai thác lại là nhóm quan trọng nhất, vì mỗi điểm cắt là một cơ hội gom khách.

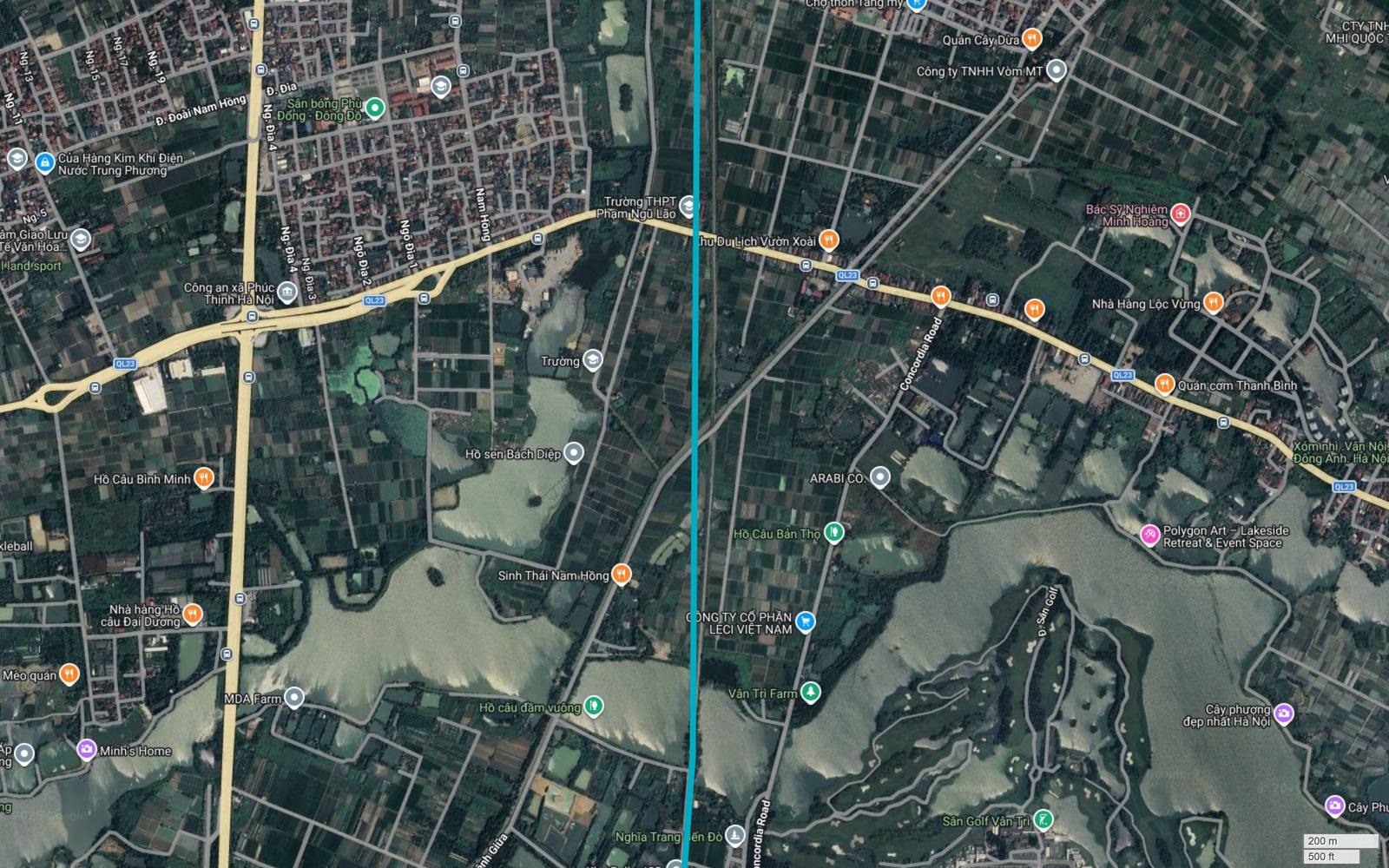

Ảnh 04 – Quốc lộ 23 tại Nam Hồng
Vạch xanh ngọc cắt vuông góc dải QL23 ở đoạn có Khu Du Lịch Vườn Xoài, Nhà Hàng Lộc Vừng, Quán cơm Thanh Bình bám hai bên mặt đường. Xuống phía nam, cảnh quan đổi hẳn sang mặt nước: Hồ sen Bách Diệp, Hồ Câu Bản Thọ, Hồ câu đầm vuông, Sinh Thái Nam Hồng, Vân Trì Farm, ARABI Co., Nghĩa Trang Bến Đò, rìa Sân Golf Vân Trì và Polygon Art Lakeside Retreat. Điểm cắt bản thân nó đơn giản, nhưng đoạn ngay sau đó mới đáng lưu ý: nền đất yếu ven đầm sẽ đẩy chi phí móng cọc lên cao, dù vẫn thấp hơn nhiều so với phương án chen tuyến qua khu dân cư đã xây kín.

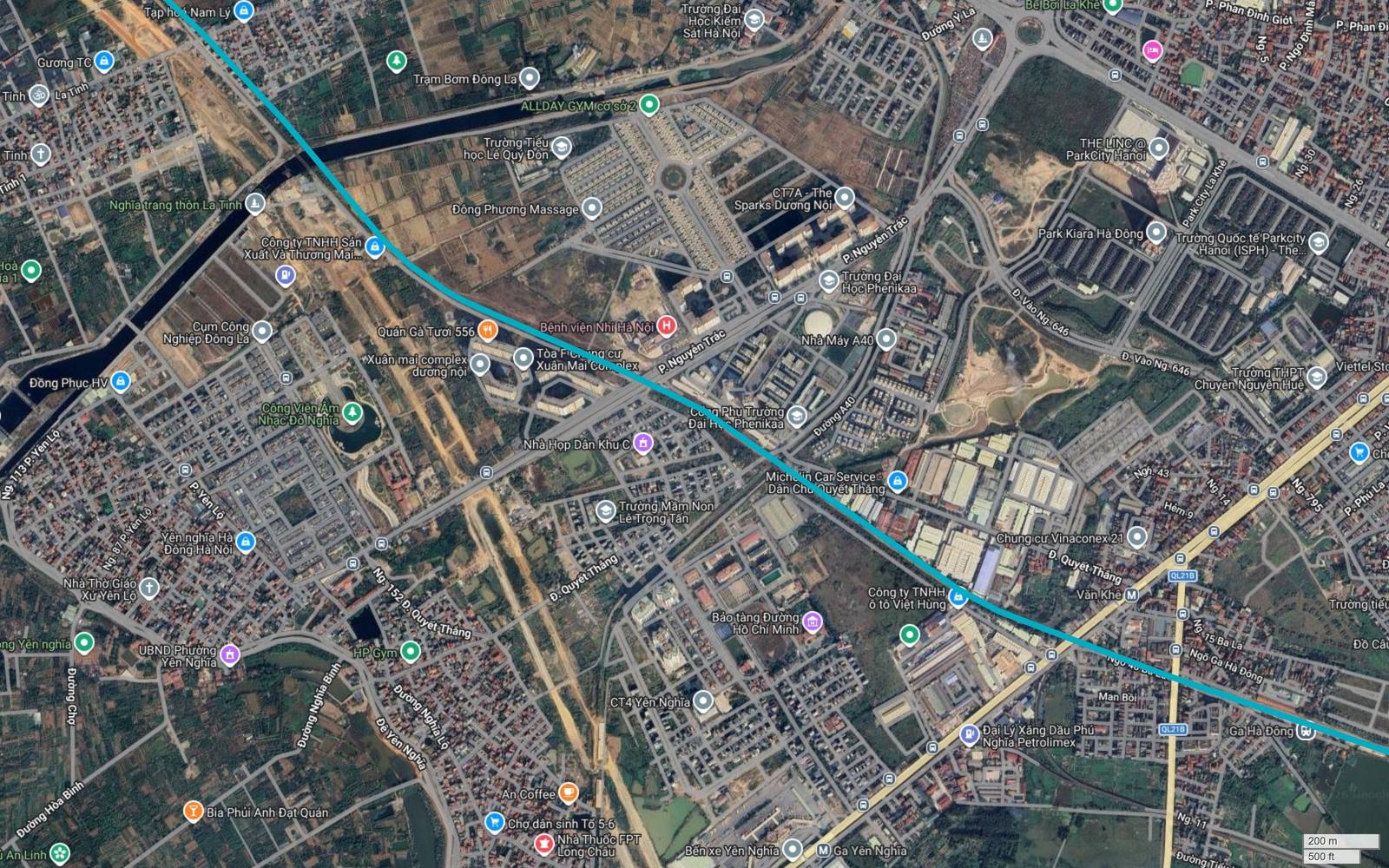

Ảnh 22 – Quốc lộ 21B và cụm đầu mối Yên Nghĩa
Vạch xanh ngọc cắt chéo phần tây nam Hà Đông theo phương đông nam. Trong khung lần lượt hiện Xuân Mai Complex, Bệnh viện Nhi Hà Nội, Trường Đại Học Phenikaa cùng cổng phụ trường, CT7A The Sparks Dương Nội, Park Kiara Hà Đông, THE LINC @ ParkCity Hanoi, Trường Quốc tế ParkCity Hanoi, Nhà Máy A40, Bảo tàng Đường Hồ Chí Minh, Chung cư Vinaconex 21, Trường THPT chuyên Nguyễn Huệ. Góc đông nam khung là nhãn Ga La Khê, Ga Văn Khê, Ga Yên Nghĩa mang ký hiệu chữ M, Bến xe Yên Nghĩa, cùng trục QL21B và AH13. Một hành lang mới đi ngang cụm gồm quốc lộ, bến xe liên tỉnh và ba nhà ga metro là cơ hội trung chuyển hiếm có, đồng thời là ràng buộc thiết kế nặng vì mọi thứ ở đây đã kín chỗ.
Xếp hạng độ khó kỹ thuật toàn tuyến
Bảng dưới đây tổng hợp mọi điểm giao cắt đáng kể theo thang bốn mức do người viết đặt ra: Rất cao là hạng mục có khả năng quyết định tiến độ toàn dự án; Cao là hạng mục cần thiết kế riêng và thủ tục thỏa thuận với nhiều cơ quan; Trung bình là hạng mục xử lý bằng giải pháp tiêu chuẩn nhưng cần tổ chức thi công cẩn thận; Thấp là hạng mục không tạo ra ràng buộc đáng kể.
| Điểm giao cắt | Loại | Khung ảnh | Độ khó | Yếu tố quyết định |
|---|---|---|---|---|
| Sông Hồng tại cầu Thăng Long | Vượt sông lớn | 08–09 | Rất cao | Chiều rộng, địa chất bãi bồi, tĩnh không, mùa lũ |
| Nút Đại lộ Thăng Long, Tây Mỗ | Cao tốc đô thị | 17 | Rất cao | Ba trục chồng nhau, nút khác mức đã có |
| Điểm chạm tuyến số 3, Phú Diễn | Metro cắt metro | 14 | Rất cao | Cao độ, ga trung chuyển, phố nén hai bên |
| Cụm Văn Khê – ga Hà Đông | Metro, đường sắt, depot | 22–23 | Rất cao | Ba loại hạ tầng đường sắt trong 1,5 km |
| Đê Tả sông Hồng, Võng La | Đê cấp cao | 08 | Cao | Quy chế bảo vệ đê điều |
| Trục Phạm Văn Đồng, Cổ Nhuế | Vành đai, chạy song hành | 10–11 | Cao | Cự ly gần, rung động khi thi công |
| Sông Nhuệ tại Phú Diễn | Vượt sông nhỏ | 13 | Cao | Hai bờ xây kín, thiếu mặt bằng thi công |
| Kênh tiêu Yên Nghĩa | Kênh tiêu chính | 21 | Cao | Ràng buộc mùa tiêu thoát nước |
| Cầu vượt đường sắt Kiến Hưng | Đường sắt | 25 | Cao | Ba tầng công trình chồng nhau |
| Quốc lộ 5 kéo dài, Hải Bối | Trục chính đô thị | 07 | Trung bình | Điểm cắt nằm trên đất trống |
| Quốc lộ 21B tại Văn Khê | Quốc lộ | 22–23 | Trung bình | Mặt cắt vừa, hai bên đã xây dựng |
| Quốc lộ 21C tại Kiến Hưng | Quốc lộ | 25 | Trung bình | Cắt gần cầu vượt hiện có |
| Vành đai 3,5 tại Phú Lương | Vành đai | 24 | Trung bình | Trục còn dư địa mặt bằng hai bên |
| Sông Nhuệ tại Phú Lương | Vượt sông nhỏ | 24 | Trung bình | Dòng rộng nhưng hai bờ trống |
| Sông Nhuệ tại Hữu Hòa | Vượt sông nhỏ | 26 | Trung bình | Khúc uốn, nền hai bờ không đồng nhất |
| Tỉnh lộ 70A, Miêu Nha | Tỉnh lộ | 16–17 | Trung bình | Cắt gần khu dân cư làng |
| Quốc lộ 23 tại Nam Hồng | Quốc lộ | 04 | Thấp | Đất trống hai bên, mặt cắt vừa |
| Tỉnh lộ 72 tại La Phù | Tỉnh lộ | 19 | Thấp | Cắt trên dải ruộng |
| Sông Hòa Bình tại Đại Thanh | Vượt sông nhỏ | 27 | Thấp | Dòng nhỏ, mặt bằng thi công rộng |
| Sông Tô Lịch tại Quỳnh Đô | Vượt sông nhỏ | 29 | Thấp | Dòng hẹp, nằm sau khúc cong |
Bốn hệ quả rút ra từ bức tranh giao cắt
Thứ nhất, độ khó tập trung vào bốn điểm. Trên hai mươi điểm giao cắt đáng kể, chỉ bốn điểm được xếp mức Rất cao, và cả bốn đều nằm trong nửa giữa của tuyến, từ cầu Thăng Long tới ga Hà Đông. Hai đầu tuyến ở Đông Anh và Thanh Trì gần như không có ràng buộc kỹ thuật nào đáng kể. Đó là một cấu trúc rủi ro khá thuận lợi cho việc phân kỳ đầu tư: có thể làm hai đoạn đầu trước, để đoạn giữa lại khi đủ nguồn lực.
Thứ hai, bài toán vượt nước nhẹ hơn vẻ ngoài. Con số bảy điểm vượt nước nghe có vẻ nặng, nhưng sáu trong số đó có chiều rộng dưới sáu mươi mét và nằm ở vùng còn mặt bằng. Chỉ cú vượt sông Hồng là bài toán thật. Với người đọc bản đồ, đây là bài học nhỏ về việc đừng đếm số điểm mà hãy cân trọng lượng từng điểm.
Thứ ba, giao cắt đường sắt mới là đặc trưng của tuyến này. Bốn dải đường sắt trên một hành lang là con số bất thường. Nó biến M6 thành tuyến có nhiều cơ hội kết nối mạng lưới nhất trong bộ hồ sơ, đồng thời buộc mọi phương án thiết kế phải giải bài toán cao độ ở ít nhất ba vị trí.
Thứ tư, giá trị bất động sản bám theo nút giao chứ không bám theo điểm vượt sông. Điểm vượt sông tạo chi phí và rủi ro tiến độ nhưng không tạo ra hành khách. Nút giao tạo ra hành khách và do đó tạo ra giá trị. Khi đọc bản đồ tuyến để tìm cơ hội, hãy nhìn vào cột nút giao chứ đừng nhìn vào cột con sông. Riêng ba nút Quốc lộ 32, Đại lộ Thăng Long và Văn Khê – Hà Đông, theo đánh giá của người viết, là những vị trí có khả năng tạo giá trị dài hạn rõ ràng nhất trên toàn hành lang, dù thời điểm vẫn hoàn toàn bỏ ngỏ.
Câu hỏi thường gặp
Tuyến metro số 6 Hà Nội vượt qua những con sông nào?
Đọc từ ba mươi khung ảnh vệ tinh, hành lang cắt qua sông Hồng một lần tại khu vực cầu Thăng Long, cắt sông Nhuệ ba lần ở Phú Diễn, Phú Lương và Hữu Hòa do sông uốn khúc và tuyến đổi hướng, cắt một kênh tiêu lớn ở Yên Nghĩa, cắt sông Hòa Bình ở Đại Thanh và cắt sông Tô Lịch ở đoạn Quỳnh Đô – Ngọc Hồi. Cộng thêm một lần cắt đê Tả sông Hồng, tổng cộng tám điểm cần công trình vượt nước hoặc vượt đê.
Điểm vượt sông Hồng của tuyến metro số 6 nằm ở đâu?
Hành lang nhập vào trục cầu Thăng Long ở bờ bắc thuộc Hải Bối, Võng La, băng qua mặt nước cùng dải bãi giữa rồi tiếp đất ở bờ nam thuộc Đông Ngạc, ngay cạnh cụm di tích Đình Chèm và Chùa Chèm. Tổng chiều dài phần đi trên nước và bãi sông vào khoảng hai cây số theo ước lượng đọc từ ảnh. Đây là quãng dài nhất toàn tuyến không thể bố trí nhà ga.
Vì sao tuyến metro số 6 lại cắt sông Nhuệ tới ba lần?
Vì sông Nhuệ chảy gần như theo phương bắc nam ở rìa tây Hà Nội, còn M6 đổi hướng nhiều lần trên hành trình. Ở Phú Diễn tuyến chạy theo phương tây nam nên cắt ngang dòng sông. Sau đó tuyến đi xuống nam ở phía tây sông. Tới Phú Lương tuyến quay sang đông nam và cắt lại lần hai. Ở Hữu Hòa, khúc uốn gấp của dòng chảy đưa sông cắt ngang hành lang thêm lần nữa.
Điểm giao cắt nào khó nhất về mặt kỹ thuật trên tuyến metro số 6?
Theo đánh giá của người viết, khó nhất là cú vượt sông Hồng tại cầu Thăng Long, do chiều rộng mặt nước, nền địa chất bãi bồi biến đổi mạnh theo chiều sâu, yêu cầu tĩnh không cho giao thông thủy và ràng buộc mùa lũ. Xếp ngay sau là nút Đại lộ Thăng Long ở Tây Mỗ, nơi phải xử lý đồng thời một cao tốc đô thị, một tỉnh lộ và một nút giao khác mức đã có đầy đủ nhánh rẽ.
Tuyến metro số 6 cắt qua những tuyến đường sắt nào?
Hành lang đi kề hoặc cắt qua bốn dải đường sắt: tuyến đường sắt quốc gia qua Bắc Hồng ở đầu tuyến, tuyến đường sắt qua Phú Diễn, tuyến metro số 3 Nhổn – ga Hà Nội tại nút Quốc lộ 32, và cụm tuyến 2A Cát Linh – Hà Đông cùng đường sắt vành đai phía tây ở khu vực Văn Khê tới Kiến Hưng, nơi trên ảnh còn thấy nhãn Cầu vượt Đường Sắt và khu bảo dưỡng tàu điện.
Tuyến có phải làm cầu vượt qua đê sông Hồng không?
Trên ảnh, hành lang cắt qua nhãn Đê Tả Sông Hồng ở khu vực giữa hai làng Võng La và Cổ Điển trước khi lên cầu. Đê là công trình phòng chống lũ có quy chế bảo vệ riêng, nên mọi kết cấu vượt đê đều phải xử lý bằng thiết kế chuyên biệt và thủ tục thỏa thuận với cơ quan quản lý đê điều. Đây là nhận định kỹ thuật của người viết, không phải phương án đã được phê duyệt.
Nút giao nào trên tuyến có giá trị nhất về mặt mạng lưới?
Nút cắt Quốc lộ 32 tại Phú Diễn, nơi tim tuyến đi cách nhà ga metro Phú Diễn của tuyến số 3 chỉ chừng một trăm rưỡi tới hai trăm rưỡi mét theo ước lượng đọc từ thước tỷ lệ trên ảnh. Kế đó là cụm Văn Khê tới ga Hà Đông, nơi hành lang chạm cùng lúc tuyến 2A đang khai thác, một nhà ga đường sắt quốc gia và khu bảo dưỡng tàu điện.
Các điểm vượt sông có ảnh hưởng gì tới tiến độ và chi phí dự án?
Rất lớn. Công trình vượt sông lớn thường là hạng mục có thời gian thi công dài nhất, chịu ràng buộc mùa lũ, đòi hỏi khảo sát địa chất sâu và nhiều thủ tục thỏa thuận. Trên nhiều dự án đường sắt đô thị, chính hạng mục vượt sông là nơi phát sinh chậm tiến độ đầu tiên. Với M6, toàn bộ rủi ro loại này tập trung vào quãng hai cây số ở cầu Thăng Long, còn bảy điểm vượt nước còn lại đều thuộc loại xử lý bằng giải pháp tiêu chuẩn.
Tổng kết
Đọc M6 qua lăng kính vượt sông và nút giao cho một bức tranh khác hẳn cách đọc theo địa bàn. Hành lang 41,9 km này chứa tám điểm phải xử lý bằng công trình vượt nước hoặc vượt đê, hai mươi điểm giao cắt hạ tầng đáng kể, và bốn dải đường sắt. Nhưng gần như toàn bộ trọng lượng kỹ thuật dồn vào bốn vị trí: cú vượt sông Hồng ở cầu Thăng Long, nút Đại lộ Thăng Long ở Tây Mỗ, điểm chạm tuyến số 3 ở Phú Diễn và cụm ba loại nhà ga ở Văn Khê – Hà Đông. Ngoài bốn chỗ ấy, hành lang chạy trên địa hình dễ chịu một cách đáng ngạc nhiên với một tuyến dài hơn bốn mươi cây số.
Điều đó dẫn tới một kết luận có ý nghĩa thực tế: rủi ro kỹ thuật của tuyến này không trải đều mà co cụm, và co cụm đúng vào đoạn giữa. Với người theo dõi thị trường bất động sản, hệ quả là hai đầu tuyến ở Đông Anh và Thanh Trì có xác suất được triển khai sớm cao hơn nếu dự án được phân kỳ, còn đoạn giữa có giá trị khai thác cao nhất nhưng cũng lâu tới nhất. Với người đọc bản đồ, hệ quả là hãy đếm trọng lượng thay vì đếm số điểm, và hãy nhìn vào nút giao khi tìm cơ hội thay vì nhìn vào con sông.
